TP系列二次包络蜗轮蜗杆减速机技术要求

TP型平面包络环面蜗杆减速机(JB/T9051-1991)为平面一次包络蜗杆传动。中心距:100、125、160、200、250、315、400、500。速比:10、12.5、16、20、25、31.5、40、50、60。平面包络环面蜗杆减速机是一种新兴的传动装置,其承载能力大,传动效率高,结构紧凑、合理。这种减速机可以广泛地应用于各种传动机械中的减速传动,如冶金、矿产、起重、化工、建筑、橡塑、船舶等行业以及其它机械设备上,适用工作环境温度为-40℃~+40℃,输入轴转速不大于1500转/分,蜗杆轴可正反两方向旋转。此减速机是按照中华人民共和国机械行业标准JB/T9051——1999《平面包络环面蜗杆减速机》设计制造。
TP系列减速机技术要求

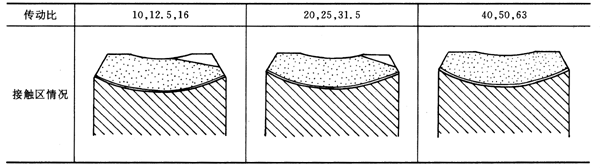

接触斑点的大小
精度等级
项目
中心距a(mm)
80~160
>160~315
>315~630
7
蜗轮齿面接触斑点
按高度不小于70% 按宽度不小于70%
蜗杆齿面接触斑点
按长度不小于70% 接触部位偏向入口
8
蜗轮齿面接触斑点
按高度不小于60% 按宽度不小于60%
蜗杆齿面接触斑点
按长度不小于60% 接触部位偏向入口

接触斑点的大小
侧隙jC和jb
侧隙(μm)
中心距a(mm)
80~160
>160~315
>315~500
中等侧隙jC
220
380
530
较小保证侧隙jb
55
95
130

轴承的轴向间隙
轴承内径d1(mm)
轴向间隙(μm)
蜗杆轴承
蜗轮轴承
30
0
>30~50
0
20~50
>50~80
0
40~70
>80~120
0
50~100
>120~180
0
80~150
